大家在使用SOLIDWORKS中钣金功能时，常常会因不知道钣金如何展开而困扰，今天小编就带大家来学习如何用SOLIDWORKS拆图展开钣金吧！

1、选择一个基准面，绘制草图，新建一个基体法兰，板厚为1.5毫米。

2、选择斜接法兰，选一个板材厚度的面绘制草图，生成折弯边。

内圆角设一个小一点的数值，间隙距离0.1左右。折弯系数用扣除3.5。

3. 使用闭合角功能，完善包板细节。

4、点选一个平面，右键选展开，生成展开图，用边角剪裁命令修剪边角，选齐4处角，边角类型选折弯腰，半径大小设为生成的缺口超过折弯线。

5、选择展开平面输出DXF格式文件保存，对一些多道折弯，或非90度折弯需点选折弯线，在展开图上做标记，方便折弯师傅做参考。

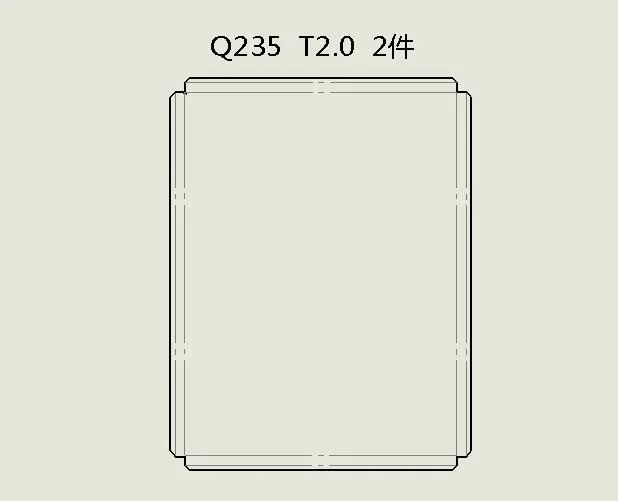

6、在CAD里打开保存的展开图，标注好材料，厚度，数量。在折弯线端点位置画R0.5缺口，保存为DXF文件，方便激光排版调用。

以上就是用SOLIDWORKS钣金功能绘制钣金的标准画法和展开流程。
